产品中心

国际标准等级技术，根据您的需求研发

PRODUCT CENTER

详细说明

哈氏合金G35（Hastelloy G35）（N06035）（2.4643）

电话咨询: 13817816288

商品说明

哈氏合金G35(Hastelloy G35)

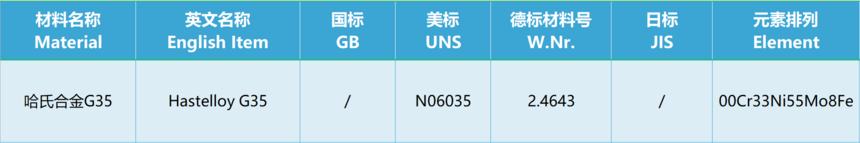

1.哈氏合金G35(Hastelloy G35)各国牌号

2.哈氏合金G35(Hastelloy G35)成分表

元素	C	Si	Mn	Ni	Cr	Mo	Fe
Hastelloy G35	≦0.05	≦0.60	≦0.50	余量	≦33.0	≦8.0	≦2.0

3.哈氏合金G35(Hastelloy G35)物理性能

密度	8.72[g/cm3]
熔点	1332-1361℃
比热容	400-600J/kg.K
热导率	10-23.W(m.K)
弹性模量	177MPa

4.哈氏合金G35(Hastelloy G35)机械性能

(1)硬度

冷加工 %	未时效	200小时/200℃	100小时/ 500℃
退火	Rb 90	/	/
10	Rb 98	Rb 100	Rb 93
20	RC 29	RC 26	RC 25
30	RC 32	RC 34	RC 34
40	RC 35	RC 38	RC 40
50	RC 36	RC 39	RC 41
60	RC 40	RC 43	RC 44
70	RC 41	RC 43	RC 46

(2)室温拉伸功能

形状	抗拉强度MPa	0.2%的屈服强度MPa	50.8mm 延伸率 %	断面缩短率 %
板材，厚度为 0.71mm	689.5	324.1	56	-
板材，厚度为 3.2mm	689.5	351.6	56	-
板材，厚度为 6.4mm	675.7	317.2	55	-
板材，厚度为 9.5mm	689.5	310.3	65	68
板材，厚度为 12.7mm	689.5	317.2	64	77
板材，厚度为19.1mm	675.7	324.1	65	67
板材，厚度为31.8mm	682.6	310.3	60	-
棒材，厚度为25.4mm	689.5	317.2	60	-

固溶热处理温度为1177℃，快速空冷或水淬。

5.哈氏合金G35(Hastelloy G35)耐腐蚀性

Hastelloy G-35是HastelloyG-30的晋级产品，它在化肥制作中广泛选用的湿法磷酸生产环境中有优异的抗蚀性，在这种环境下它的体现远远优于HastelloyG-30和不锈钢。它亦能反抗含氯化物的介质的部分腐蚀和氯离子应力腐蚀开裂。高的铬含量使其在抗硝酸和含硝酸的混合液等其他氧化性酸的腐蚀方面非常拔尖。较高的钼含量使其对还原性酸具有适度的抗蚀性。不像其他镍铬钼合金，Hastelloy G-35能很好地反抗热氢氧化钠的脱合金元素腐蚀。

6.使用领域使用范围及用途

Hastelloy G-35首要使用于湿法磷酸生产蒸发器、使用硝酸和氢氟酸的酸洗设备、苛性钠中和体系、和触及硝酸和氯化物的化工体系。

相关商品
