高温合金GH2132（A286）

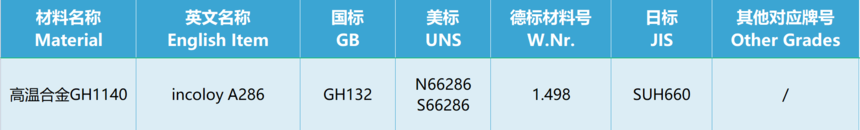

1.高温合金GH2132（A286）对应的各国牌号

2.高温合金GH2132（A286）成分表

注：1 冷拉棒、圆饼和环坯标准规定（Ti)1.80%~2.35%。

2 热轧和冷轧板材标准规定（B）0.003%~0.010%、(Mn)≤2.00%、(P)≤0.020%、(S)≤0.015%。

3 冷拉焊丝标准规定（Al)≤0.35%、(Ti)1.75%~2.35%、(Si)0.40%~1.00%、(P)≤0.020%、(S)≤0.015%。

4 冷镦用丝材标准规定 (Ti)1.75%~2.35%、(Si)0.40%~1.00%、(P)≤0.025%、(S)≤0.020%。

5 热轧和锻制棒材标准规定(Cu)≤0.25%。

3.高温合金GH2132（A286）物理性能

(1)热导率

(2)线膨胀系数

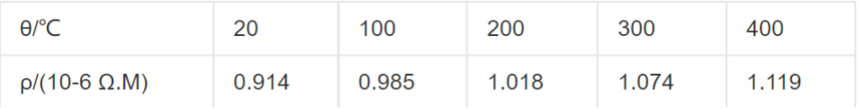

(3)电性能

4.高温合金GH2132（A286）有机化学特性

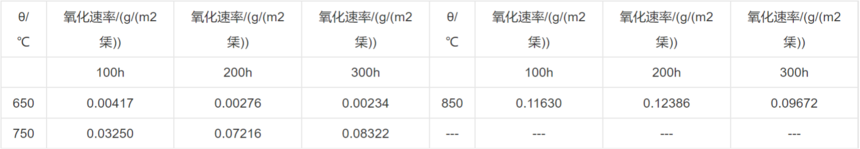

抗氧化性能(合金在空气介质中试验100～300h后氧化速率表)

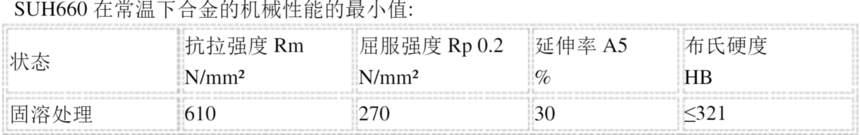

5.高温合金GH2132（A286）机械性能（常温下最小值）

6.高温合金GH2132（A286）金相组织结构

合金在标准热处理状态下，在γ基体上有球状均匀弥散的NI3(Ti,Al）型γ'相以及TiN,TiC,晶界有微量的M3B2，晶界附近可能有少量η相和L相

7.高温合金GH2132（A286）工艺性能要求

1、该合金具有良好的可锻性能，锻造加热温度1140℃，终锻900℃。

2、该合金的晶粒度平均尺寸与锻件的变形程度、终锻温度密切相关。

3、合金具有满意的焊接性能。合金于固溶状态进行焊接，焊后进行时效处理。
