高温合金GH3044

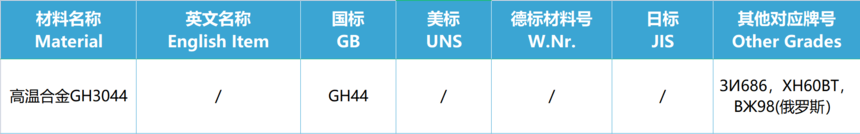

1.高温合金GH3044对应的各国牌号

2.高温合金GH3044成分表

3.高温合金GH3044物理性能

4.高温合金GH3044化学性能

GH3044 在空气介质中试验100h后的氧化速率和沿晶氧化深度

5.高温合金GH3044力学性能

6.高温合金GH3044组织结构

经1200℃固溶后，基本上是单相奥氏体和少量的MC和M23C6型碳化物。经700~900℃长期时效后。MC变化不大，M23C6呈链状分布在晶界，随时效时间的增长，析出量增多，颗粒长大；同时在晶内和晶界又有WCr固溶体补充析出，呈颗粒状，随时效时间的延长，数量逐渐增加，尺寸不断长大。

有关技术标准规定，冷轧薄板供应状态的晶粒度应在4~8级范围内。

7.高温合金GH3044工艺性能与要求

1、GH3044 成形性能：

(1)、GH3044 钢锭锻造加热温度为1170℃±10℃，终端温度不低于900℃。板坯轧制加热温1190±10℃，薄板热轧加热温度1130℃±10℃，终轧温度不低于800℃；薄板冷轧总压下率30%左右。

(2)、GH3044 板材具有良好的冲压件工艺性能。冷轧薄板供应状态的极限深冲系数为K极限=2.06。

2、GH3044 零件热处理工艺：

中间热处理温度为1140℃±10℃，保温3~5min，空冷。最终热处理温度根据零件工作条件决定，对要求良好的热疲劳性能的零件与1150℃固溶，保温3~5min，空冷；对要求有较高热强行的零件于1200℃固溶，保温3~5min，空冷。

8.高温合金GH3044加工处理和焊接性能

GH3044合金可以采用用氩弧焊、点焊、缝焊及钎焊等方式焊接。一般宜采用较大的电极压力和较低的焊接速度。
