高温合金GH3625

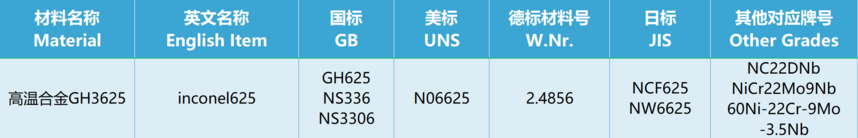

1.高温合金GH3625对应各国牌号

2.高温合金GH3625成分表

4.高温合金GH3625机械性能（常温下最小值）

5.高温合金GH3625金相组织结构

该合金为面心立方晶格结构。当在约650°℃保温足够长时间后，将析出碳颗粒和不稳定的四元相并将转化为稳定的Ni3(Nb, Ti)斜方晶格相。固溶强化后镍铬矩阵中的钼、银成分将提高材料的机械性能，但塑性会有所降低。

6.高温合金GH3625工艺性能与要求

合金可以通过传统生产工艺制造和加工，适合于冷、热加工和机加工,但由于具有高强度，冷、热加工时需要大功率的加工设备。

加热

1.在热处理之前及热处理过程中应始终保持工件清洁。

2.在热处理过程中不能接触硫、磷、铅及其它低熔点金属，否则材料会脆化，应注意清除诸如标记漆、温度指示漆、彩色蜡笔、润滑油、燃料等污物。

3.燃料中的含硫量越低越好，天然气中的硫含量应少于0.1%，城市煤气中硫含量应少于0.25g/cm3，重油中硫含量应少于0.5%。

4.考虑到温度控制和保持清洁的需要，可以在电加热炉中加热，或使用气体较纯的燃气加热炉。

热加

1.GH3625(GH625)的热加工温度范围1150℃~900℃，冷却方式为水淬或其他快速冷却方式。

2.为得到良好的性能和耐腐蚀性，热加工后要进行退火处理。

3.加热时，材料可以直接送入已升温最高工作温度的炉子中，保温足够的时间后(每100mm的厚度需要60分钟保温时间)迅速出炉，在规定的温度范围的高温段进行热加工。当材料温度降到低于热加工温度时，需重新加热。

冷加工

1.冷加工材料应为退火态，的加工硬化率比奥氏体铬镍不锈钢大，因此需要对加工设备进行挑选

2冷加工时，需进行中间退火。

3.当加工量大于15%时，热加工后要进行退火处理。去氧化皮及酸洗

合金的表面氧化物和焊缝周围的焊渣的附着性比低合金不锈钢更强，推荐使用细晶砂带或细晶砂轮进行打磨。

7.高温合金GH3625合金特性

对氧化和还原环境的各种腐蚀介质都具有非常出色的抗腐蚀能力优秀的抗点腐蚀和缝隙腐蚀的能力，并且不会产生由于氯化物引起的应力腐蚀开裂

优秀的耐无机酸腐蚀能力，如硝酸、磷酸、硫酸、盐酸以及硫酸和盐酸的混合酸等。

优秀的耐各种无机酸混合溶液腐蚀的能力

温度达40℃时，在各种浓度的盐酸溶液中均能表现出很好的耐蚀性能

良好的加工性和焊接性，无焊后开裂敏感性

具有壁温在-196~450°C的压力容器的制造认证

8.高温合金GH3625应用领域

含氯化物的有机化学流程工艺的部件，尤其是在使用酸性氯化物催化剂的场合用于制造纸浆和造纸工业的蒸煮器和漂白池烟气脱硫系统中的吸收塔、再加热器、烟气进口挡板、风扇（潮湿)、搅拌器、导流板以及烟道等用于制造应用于酸性气体环境的设备和部件。
