英科耐尔601(Inconel 601)

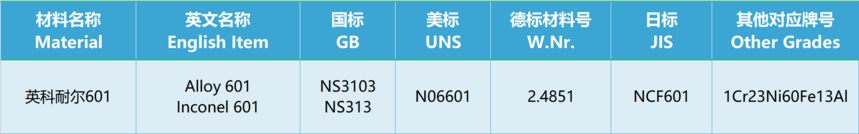

1.英科耐尔601(Inconel 601)对应的各国牌号

2.英科耐尔601(Inconel 601)成分表

3.英科耐尔601(Inconel 601)物理性能

4.英科耐尔601(Inconel 601)合金在常温下合金的机械性能的最小值:

5.英科耐尔601(Inconel 601)加工性

比较容易进行热加工。加热温度为1150～1200℃，热加工温度为1050～1200℃，简单加工可在850℃以上进行。在650～850℃温度范围内会发生开裂，请务必避开在此温度区间进行加工。

关于热加工后的冷却，为了避免碳化物析出，建议在500～800℃范围时提高冷却速度。

6.英科耐尔601(Inconel 601)加工性

7.英科耐尔601(Inconel 601)焊接性

Inconel 601的焊接与标准奥氏体不锈钢一样，可采用TIG焊接、MIG焊接以及手工电弧焊。坡口加工最好使用机械切削，U、V型坡口角度尽量要大。此时，表面污染对加工质量的影响极大，所以要特别注意焊接部位的清洁。

8.英科耐尔601(Inconel 601)热处理

Inconel 601不属于沉淀析出硬化合金，因此，不能通过热处理进行时效硬化。冷加工后温度达到900℃左右时，材料发生软化，如果需要材料具有高温强度时，建议在1100～1200℃的温度下进行固溶热处理。

此时冷却方法采用水冷，根据板厚不同，也可采用空冷。但是，为了避免碳化物析出，建议在500～800℃温度范围时尽可能快冷。

9.英科耐尔601(Inconel 601)切削性

由于Ni含量较高，Inconel 601的切削性比奥氏体不锈钢较差。切削时虽然可用高速钢工具，但应尽量使用超钢工具，将推进速度调慢，加大切削深度。车床加工目标推进速度如下。

高速钢工具 1050-1350 mm/min

超钢工具 3000-5250 mm/min

切削后进行焊接或热处理时，必须将润滑油清除干净

10.英科耐尔601(Inconel 601)用途

马弗炉、料桶等加热炉构件、工业热处理炉构件、特殊玻璃熔解炉构件、汽车电热塞部件、汽车尾气传感器外罩材料等
