英科耐尔617(Inconel 617)

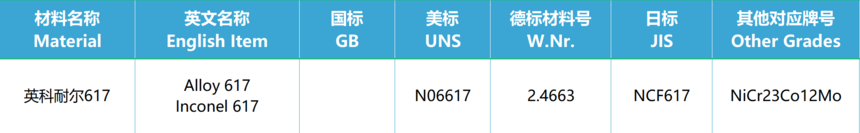

1.英科耐尔617(Inconel 617)对应的各国牌号

2.英科耐尔617(Inconel 617)成分

3.英科耐尔617(Inconel 617)物理性能

4.英科耐尔617(Inconel 617)合金在常温下合金的机械性能的最小值

5.英科耐尔617(Inconel 617)合金的特性

Inconel617特别适用于存在高温和特别高机械应力的地方。该合金建议用于最高1000°C的工作温度。Inconel617可以制造薄壁零件。

6.英科耐尔617(Inconel 617)加热

在任何热处理之前和期间，工件必须清洁且无任何污染物

7.英科耐尔617(Inconel 617)热成形

由于热强度非常高，在热成型过程中需要相当大的力。Inconel617在1200至950°C（2190至1740°F）的温度范围内工作，然后进行水淬或空气冷却。建议在热加工后进行热处理，以获得最佳性能。

8.英科耐尔617(Inconel 617)冷成形

应在退火材料上进行冷加工。Inconel617比奥氏体不锈钢具有更高的加工硬化率。在选择成形设备时应考虑这一点。中间退火采用高冷成型 。在温度高于900°C的应用中，冷还原超过10%或超过5%后，使用前需要进行固溶退火。

9.英科耐尔617(Inconel 617)热处理

固溶热处理应在1150至1200°C的温度范围内进行。水淬对于Inconel617达到最大的抗蠕变性能至关重要。厚度低于1.5毫米 ，可能需要快速空气冷却应用应力消除退火可在高达870°C的温度下进行。对于任何热处理应在最高退火温度下将材料装入熔炉，并遵守前面“加热”中提到的清洁度注意事项。

10.英科耐尔617(Inconel 617)除垢酸洗

高温合金在使用中会形成一层保护性氧化层。空气中的预氧化可提高耐腐蚀性。因此，应根据最终用途检查除垢。

11.英科耐尔617(Inconel 617)机械加工

Inconel617最好在固溶处理条件下进行机加工。应考虑该合金的高加工硬化率，故仅应选择低表面切割速度且进给率不太高。
